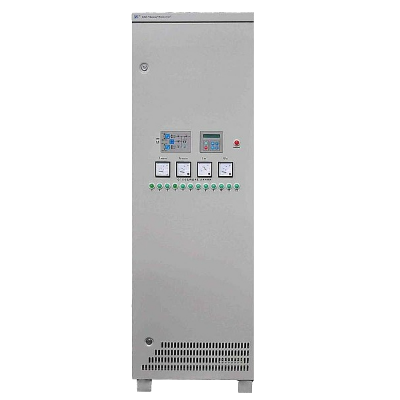

ШУОТ М-2406-Р-40-230-УХЛ4

Выходной ток: 40 А
Выходной ток: 40, А
Вес: 580, кг
Габариты: 1410х320х1600, ШxГxВ мм
Шкаф управления оперативным током ШУОТ М-2406-Р-40-230-УХЛ4 на номинальный выходной ток 40 А, с выходным напряжением 230 В, с  резервированием преобразователя, с АВР для поставок в страны с умеренным климатом.
Отправить заявку
Условное обозначение
  • ШУОТ М– шкаф управления оперативным током, многофункциональный;
  • 2406 – серия;
  • 40 – номинальный выходной ток, 40 А;
  • 230 – выходное напряжение, 230 В;
  • УХЛ – климатическое исполнение;
  • 4 – категория размещения.

Описание

Шкафы управления оперативным током ШУОТ с выходным напряжением 115 и 230 В предназначены для питания цепей постоянного тока напряжением 110 и 220 В в распределительных устройствах, системах аварийного питания и освещения.

По требованию заказчика ШУОТ может иметь дополнительно следующие характеристики:

— входное линейное напряжение из ряда: 220, 230, 240, 380, 400, 415, 440, 660 В;
— опция «Привод высоковольтного выключателя» (функция включения привода);
— опция «Обогрев» (функция обогрева шкафов ПЗУ и АБ);
— цифровые измерительные приборы;
— габаритные размеры 1210х1600х325 мм;
— количество отходящих линий и типы автоматических выключателей;
— время поддержки (тип аккумуляторной батареи).
При отсутствии дополнительных указаний шкаф выполняется:

— с входным линейным напряжением 380 В;
— без дополнительных опций;
— со стрелочными измерительными приборами;
— в габаритных размерах 1410х1600х500 мм;
— 12 отходящих линий с автоматическими выключателями 4х6, 4х10, 4х16 А;
— с аккумуляторами типа 65 А*ч.
По заказу потребителей допускается раздельная, некомплектная поставка шкафов.

Условия эксплуатации

Шкафы ШУОТ предназначены для эксплуатации в условиях:

— температура окружающей среды от плюс 1 до плюс 35 ºС;
— высота над уровнем моря не более 1000 м;
— верхнее значение относительной влажности окружающего воздуха 80 % при 25 °С;
— рабочее положение шкафов в пространстве – вертикальное, одностороннего обслуживания. Конструкция шкафов обеспечивает работоспособность с допустимым отклонением от вертикального положения не более 5° в любую сторону;
— необходимо обеспечить свободное пространство около 1 м перед шкафом для проведения технического обслуживания и обеспечить расстояние не менее 1 м между верхней частью шкафа и потолком для нормальной вентиляции.
— концентрация пыли в помещениях, где устанавливаются шкафы, не должна превышать 10 мг/м3;
— концентрация коррозийно-активных газов в атмосфере должна быть не более 10 мг/ м3 (Н2S или SО2);
— номинальные рабочие значения механических внешних воздействующих факторов - по ГОСТ 17516.1 для группы механического исполнения М1;
— режим работы шкафов длительный, охлаждение естественное воздушное.

Состав изделия

В состав ШУОТ входят:

— шкаф ПЗУ с двумя выпрямительными модулями ПЗУ1 и ПЗУ2
— шкаф аккумуляторный (АБ), шт
Оборудование (элементы шкафа) размещено в сборных унифицированных металлических корпусах одностороннего обслуживания

Устройство и работа составных частей изделия

Питание шкафов ШУОТ должно осуществляться от двух автономных источников трехфазного напряжения переменного тока.

Параметры качества электроэнергии по ГОСТ 13109 с отклонением напряжения плюс 10 % минус 10 % от номинального значения для питающей сети 380 В и плюс 10 % минус 15 % от номинального значения для питающей сети 400 В.

Шкафы ШУОТ обеспечивают:

— питание цепей постоянного тока и подзаряд АБ;
— питание цепей постоянного тока от АБ при аварийном отключении питающей сети на обоих вводах;
— автоматическое повторное включение (АПВ) ПЗУ при восстановлении напряжения питающей сети после его исчезновения;
— эксплуатацию АБ в режимах подзаряда и ускоренного заряда от ПЗУ;
— возможность питания 12 фидеров цепей постоянного тока;
— селективную защиту отходящих фидеров от короткого замыкания;
— автоматический контроль сопротивления изоляции цепей оперативного тока с индикацией об аварийном снижении сопротивления изоляции;
— визуальный контроль токов и напряжений АБ и ПЗУ.
Применяется на объектах
Описание:

Входные параметры
Номинальное питающей сети (линейное) трехфазное, В  380 или 230
Колебания входного напряжения, %  ±15 (-30; + 15)
Частота, Гц 50
Колебания частоты ±5
Коэффициент полезного действия, % > 92
  Выходные параметры
Номинальный ток, А
40
Напряжение постоянного тока (регулируемое), В 230 (150 ... 250)
Точность стабилизации напряжения, %
±0,5
Точность стабилизации тока заряда АБ, %
±1
Количество и распределение отходящих линий
12 (4×6,3А; 4×10А;4×16А)
  Аккумуляторные батареи
Емкость, A/ч 35 ... 280
Срок службы, лет 7 ... 15
Время поддержки, мин. 60 ... 300
Размещение шкафы или стеллажи
Технологии AGM, Gel, Dryfit
  Окружающая среда
Температура, °С +1 ... +35
Предельная температура, °С +1 ... +40
Высота над уровнем моря без снижения мощности, м 1000, при нагрузке 0,85–2000
Степень защиты IP 20 ... 54
Влажность, % 80

Поставляемое оборудование при необходимости сопровождается технической поддержкой сервисной службы, включающей в себя пуско-наладочные работы, обучение персонала эксплуатации и авторский надзор за испытаниями.

Информация, представленная в данном разделе, носит справочный характер. Производитель оставляет за собой право внесения изменений в выпускаемое электротехническое оборудование, без ухудшения его технических характеристик и с сохранением непосредственного назначения. В случае необходимости в предоставлении дополнительной информации, консультациях, наличии предложений по выбираемой конфигурации рекомендуется консультирование.
