Устройства коммутационные ТКЕП

Серия: ТКЕП М
Серийное производство с 2011 года
Технические условия ТУ16-729.132-83
ТКЕП 100/380 УХЛ4, 50Гц - 600х800х2200 мм, 400 кг.
ТКЕП 250/380 УХЛ4, 50Гц - 600х800х2200 мм, 400 кг.

Устройство тиристорное коммутационное ТКЕП-100/380 УХЛ4, 50 Гц с номинальным током 100 А , предназначенного для переключения нагрузки, для поставок внутри страны и для поставок на экспорт в страны с умеренным климатом с частотой питающей сети 50 Гц. Устройство тиристорное коммутационное ТКЕП-250/380 УХЛ4, 50 Гц с номинальным током 250 А, предназначенного для переключения нагрузки, для поставок внутри страны и для поставок на экспорт в страны с умеренным климатом с частотой питающей сети 50 Гц.

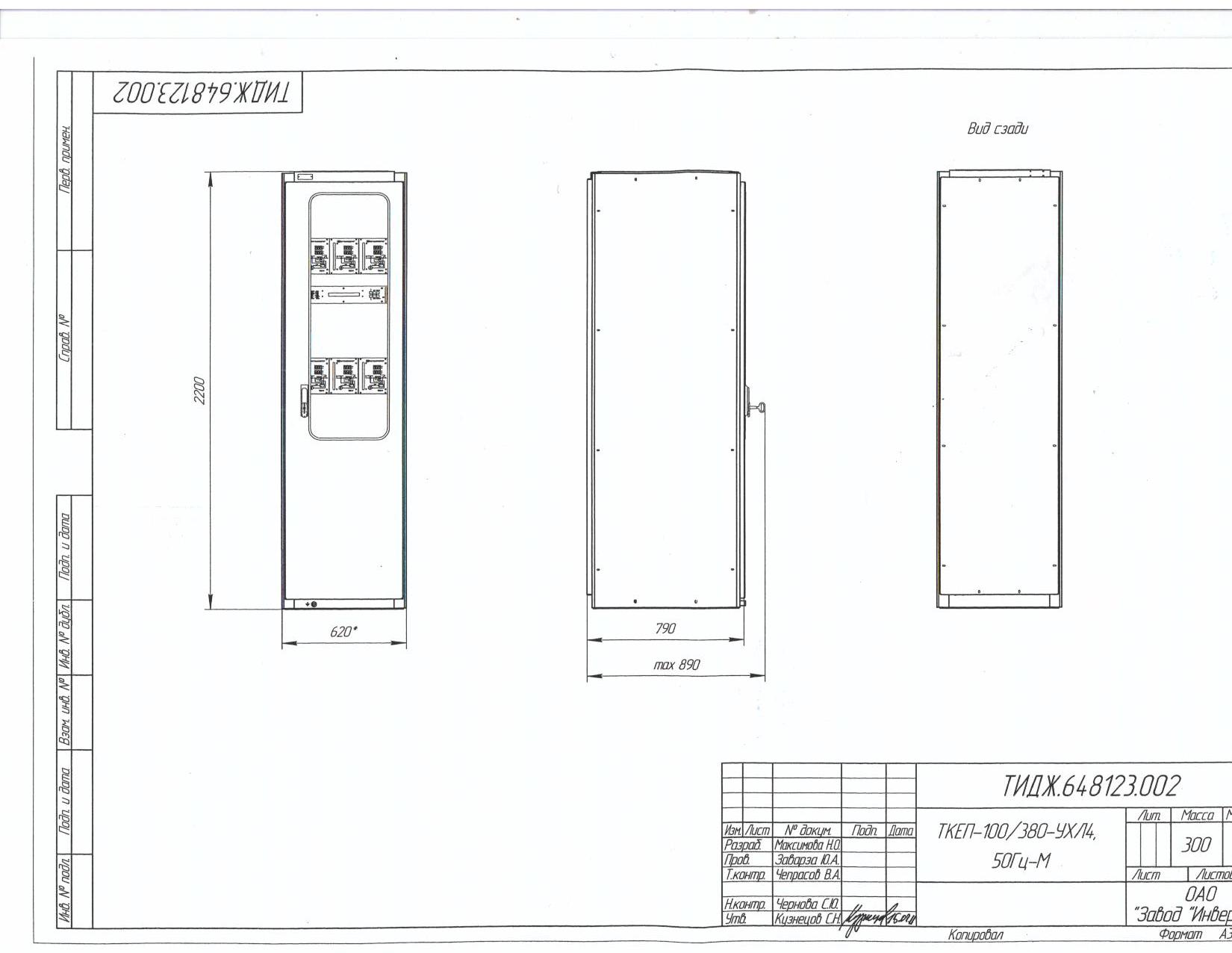

габаритно-установочные размеры

опросный лист

Отправить заявку

Условное обозначение

Т – тиристорное;
К – коммутационное;
Е – естественная коммутация;
П –переключение нагрузки;
XXX – номинальный ток, А (100;250);
УХЛ – климатическое исполнение;
4 – категория размещения;
50 – номинальная частота сети, Гц;
М – модернизированный.

Пример записи обозначения устройства с номинальным током 250А, предназначенного для переключения нагрузки, для поставок внутри страны и для поставок на экспорт в страны с умеренным климатом с частотой питающей сети 50 Гц: «Устройство тиристорное коммутационное ТКЕП М-250/380 УХЛ4-50 Гц

Назначение

Устройство предназначено для автоматического переключения нагрузки с основного источника питания на резервный источник питания в системах электроснабжения I категории переменного тока напряжения 380V.

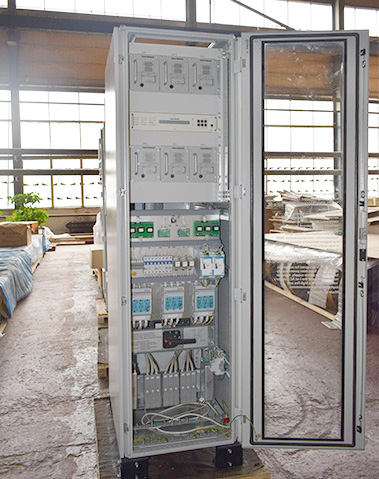

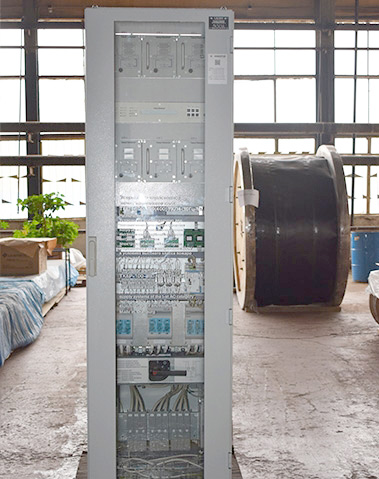

Состав устройства:

— шкаф с двухсторонним обслуживанием
— шесть унифицированных блоков БТК, по три блока на каждое плечо, и одно центральное процессорное устройство ЦБУ
— два блока питания, основной и резервный, обеспечивающий питание устройство от основного и резервного плеча

Устройство и работа устройства

Функционально устройство состоит из двух одинаковых плеч: если смотреть с лицевой стороны шкафа, то верхние 3 блока БТК приняты за основное плечо (первое), а нижние - за резервное плечо (второе).

Блоки ЦБУ и БТК соединены между собой последовательным интерфейсом CAN, посредствам которого производится управление и связь всех блоков. Определение принадлежности БТК к определенному плечу и определенной фазе определяется платой кода.

К основному плечу подключается основной источник питания нагрузки, к резервному плечу - резервный источник.

Каждый БТК содержит датчик выходного напряжения, датчик проводимости вентиля, плавкую вставку резервной защиты от короткого замыкания, датчик выходного тока, датчик обрыва плавкой вставки, индикаторы отображающие ток и напряжение на выходе, и переключатель ручного отключения. Защита по превышению выходного тока, обрыва плавкой вставки, выходу со строя тиристорных ключей, обеспечивается БТК индивидуально по каждой фазе, информация об аварийных состояниях передается в ЦБУ и между БТК.

Описание:

	Наименование	Значение
Номинальное напряжение питающей сети, В		380 (400)
Допускаемые отклонения напряжения питающей сети от номинального значения, %		от + 25 до –25
Номинальная частота питающей сети, Гц		50, 60
Допускаемые отклонения частоты питающей сети от номинального значения, %		±5* (допускается повышение частоты до 96 Гц в динамическом режиме)
Число фаз питающей сети		3, с нулем
Номинальный ток, А		100 (номинальный ток соответствует номинальному току силового блока)
Уставка срабатывания токовой защиты, регулируется в диапазоне, А		120 ... 500
Потери мощности, %, не более		2
Количество АПВ (при срабатывании высокой перегрузки)		0–5
Пауза перед повторным включением, мс.		30–400

*Допускается повышение частоты до 96 Гц в динамическом режиме.

**Номинальный ток соответствует номинальному току силового блока.Функционально устройство состоит из двух одинаковых плеч: если смотреть с лицевой стороны шкафа, то верхняя полка принята за основное плечо (первое), а нижняя - за резервное плечо (второе).

К основному плечу подключается основной источник питания нагрузки, к резервному плечу - резервный источник. Каждое плечо содержит три блока тиристоных ключей БТК в состав которых входит датчик проводимости тиристоров, датчик выходного тока и напряжения, предохранитель. Управление обеими плечами производится центральным блоком управления ЦБУ. Связь между ЦБУ и БТК осуществляется по средствам интерфейса CAN. Сигнализация аварийных состояний производится реле сигнализации общим для двух плеч устройства. Источники питания обеспечивают стабилизированным напряжением “24 В” БТК и ЦБУ. Источники питания являются общими для обеих плеч устройства. Один источник питания считается основным, второй в горячем резерве. В буфере каждого источника питания установлена емкость достаточная для обеспечения питания устройства при кратковременном перерыве питания (до 200 мс). Каждый источник питания запитан от основного и резервного ввода основной от фазы L1 резервный от фазы L2. Отказ каждого источника питания контролируется ЦБУ. Напряжение каждого ввода измеряется датчиком напряжения, которые подключены к ЦБУ.
ЦБУ предназначен для контроля напряжения на основном и резервном вводе, и управления блоками тиристорных ключей БТК в соответствии с алгоритмом работы ТКЕП. БТК представляет собой законченное функциональное устройство содержащее микроконтроллер. БТК содержит датчик тока и напряжения, предохранитель, панель индикации. Блок так же содержит переключатель для ручного отключения тиристорных ключей в своем плече. БТК выполняет функции коммутации и защиты. БТК обеспечивает следующие виды защит: - защита от незначительной перегрузки по току; - защита от высокой перегрузки по току; - защита от тока короткого замыкания; - защита от неполнофазной работы тиристора; - защита от пробоя тиристора; - защита от перегрева охладителя. Так же осуществляется контроль: - повышенный нагрев охладителя; - обрыв предохранителя.
